Evomat® EVO 501

  • Bürstentechnik

    Vier langlebige Linearbürsten aus Eigenproduktion (Typ Quadro R6) wischen quer über die Platinen. Die vorderen und die hinteren Bürstenpaare wischen gegenläufig („Counter Wiping“).

  • Fördertechnik

    Die Transportrollen (unten) und doppelte Andruckrollen (oben) fördern die Platinen lagestabil durch die Reinigungseinheit. Die Fördergeschwindigkeit der Platinen ist stufenlos regelbar.

  • Mobile Panel

    Der Evomat® EVO 501 wird über den integrierten Schaltschrank bedient oder optional über ein mobiles Bediengerät mit Touch Screen. Das Mobile Panel ist besonders bei Wartungsarbeiten sehr nützlich.

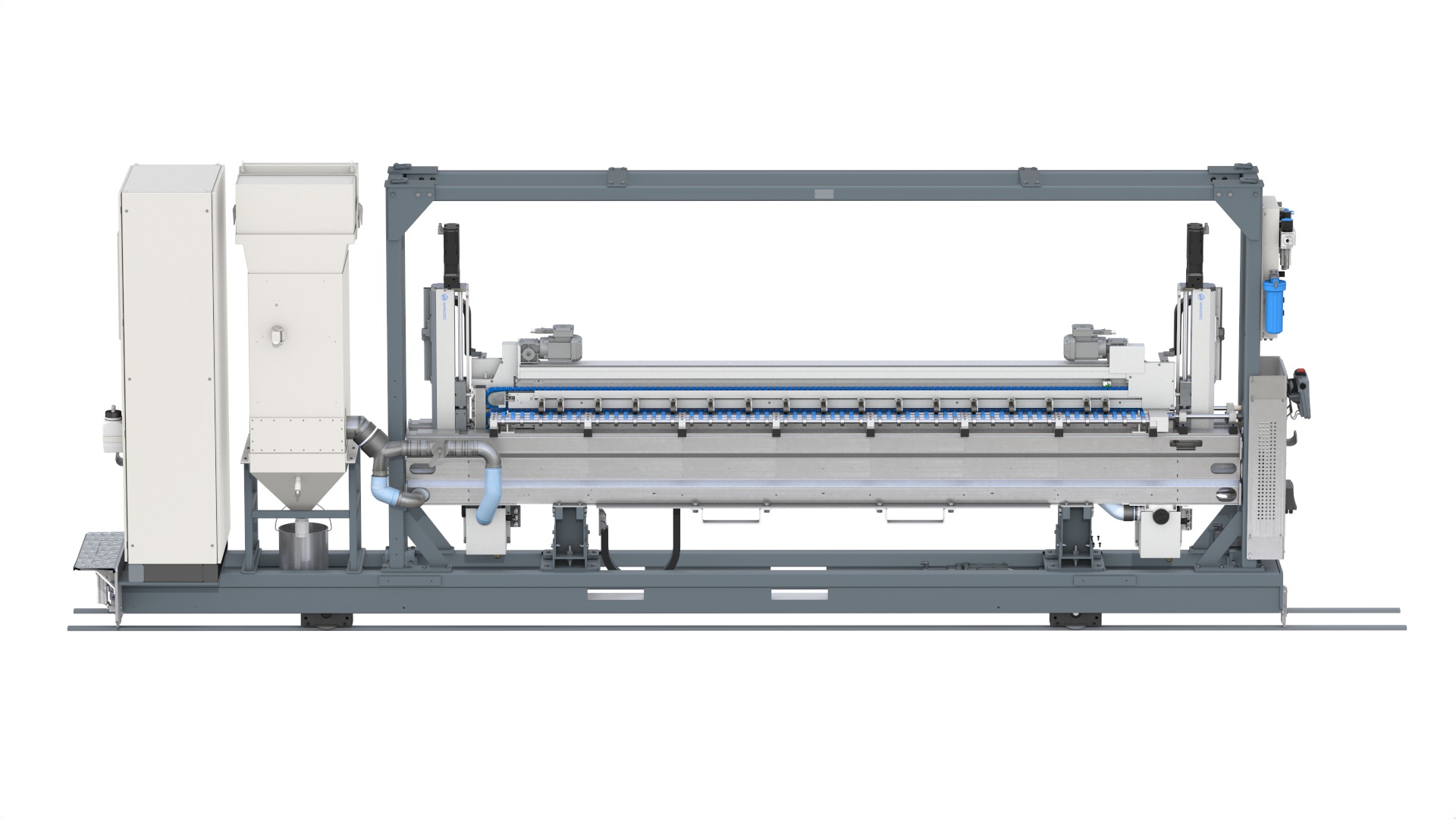

  • All-in-one-System mit Fahrwagen

    Die Rollenbahn, die Absaugung mit Filter und der Schaltschrank machen den Evomat® zu einer Komplettlösung. Mit einem Fahrwagen (Option) kann das gesamte Reinigungssystem bei Wartungsarbeiten aus der Linie herausgefahren werden.

Counter Wiping

Die vorderen und hinteren Schwertbürsten wischen gegenläufig über die Platinenoberfläche. Dieses „Counter Wiping“ bewirkt einen Ausgleich der Wischkräfte und ermöglicht einen positionsgenauen Transport der Platinen. Gleichzeitig wird die Reinigungswirkung durch die gegenläufige Wischbewegung verbessert.

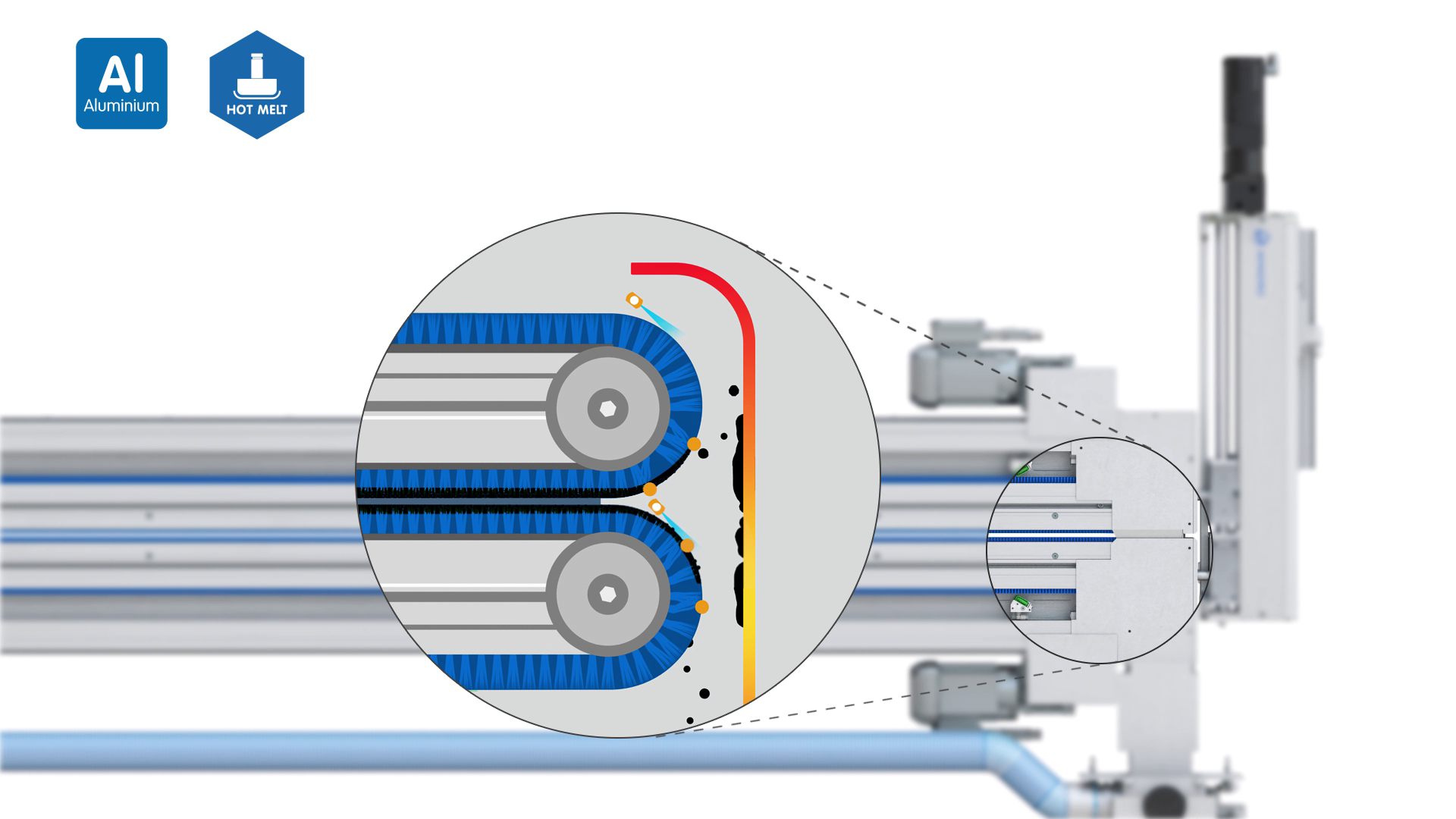

Thermische Selbstreinigung

Mit Rakeln und Druckluftdüsen werden die Partikel von den Filamenten gelöst und abgesaugt. Ingromat® trägt zur vollständigen Regeneration der Linearbürste bei. Um Trockenschmierstoff (Hot Melt) fließfähig zu machen, wird der Umlenk- und Absaugbereich mit optionalen Heizelementen erwärmt.

Druckpuffer

Der Arbeitstrum der Linearbürste ist auf einem pneumatisch geregelten Druckpuffer flexibel gelagert. Dadurch stehen die Bürstenfilamente ohne zu überbiegen stets senkrecht auf der Produktoberfläche und die Wischkraft bleibt konstant. Dies garantiert optimale Reinigungsergebnisse. Bei unterschiedlichen Blechstärken beziehungsweise Tailored Blanks muss das Reinigungssystem nicht nachjustiert werden, da der Druckpuffer Materialdickenunterschiede von +/- 2 mm ausgleicht.

Crash Protection

Bei Kollisionsgefahr durch beschädigte Platinen wird die mechanische Crash-Wippe ausgelöst. Dann hebt die Schnellverstellung das obere Reinigungsaggregat schlagartig in eine sichere Position. Dadurch werden Kollisionen mit der Reinigungsanlage und infolgedessen Beschädigungen und Maschinenstillstände vermieden.
